Ana Sayfa >  Ürünler > Vanalar > CMO Valves - CMO Bıçaklı Sürgülü Vana > TD Serisi Bıçaklı Sürgülü Vana >
Ürünler

TD Serisi Bıçaklı Sürgülü Vana

TD Serisi Bıçaklı Sürgülü Vana
Özellikler
» Çift yönlü sızdırmaz bıçaklı sürgülü vana.
» Düşük basınç kaybı ile yüksek akış hızı sağlar.
» İki parçadan oluşan kılavuzlu gövde dizaynı.
» Akışkana göre değişen conta ve salmstra çeşitleri.
» En zorlu koşullarda çalışmaya olanak sağlayan vana dizaynı.
» Merkezde birleşen çift bıçaklı dizayn.
TD Serisi Bıçaklı Sürgülü Vana - İndir
Genel Bilgiler
Model TD SERİSİ
Ölçü DN 50-1200
Basınç Sınıfı PN 6 / PN 10 / PN 16 / PN 25 / Class 150 / JIS
Sıcaklık Değerleri 90 °C -200 °C Sızdırmazlık elemanlarına göre
Sızdırmazlık Elemanları NBR / E.P.D.M / VITON / SİLİKON / P.T.F.E
Gövde Malzemesi Karbon Çelik / AISI 316 / AISI 316 Tİ Duplex
Bıçak Malzemesi AISI 304 / AISI 316
Kumanda Şekilleri Pnomatik Aktuatörlü
Uygulama Alanları Kağıt Sanayii, Reject Hatları, Gıda Tesisleri

Çift Etkili Pnomatik Aktuatör

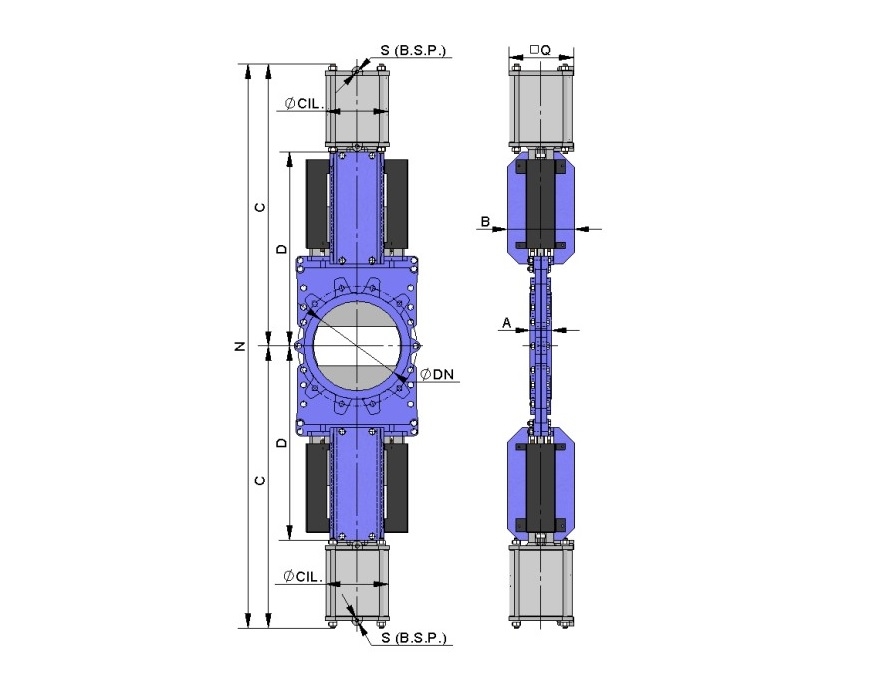

DN ΔP (Kg/cm^2)   DRAW (Nw)   A B  C  N  D  Ø Ø ROD  Ø STEM.
50 10 402 40 92 370 740 235 96 80 20
65 10 686 40 92 398 796 256 96 80 20
80 10 1039 50 92 435 870 285 96 80 20
100 10 1617 50 92 493 985 328 110 100 20
125 10 2529 50 92 584 1095 371 110 100 20
150 10 3636 60 102 595  1190 395 135 125 25
200 10 6468 60 119 730 1460 495 170 160 30
250 10  10104 70 119 855 1710 585 215 200 30
300 6 8732 70 119 937 1874 645 215 200 30
350 6 11878 96 290 1098 2195 705 270 250 40
400 6 15514 100 290 1215 2429 790 270 250 40
450 5 16366 106 290 1318 2635 850 382 300 45
500 4 16161 110 290 1420 2840 930 382 300 45
600 4 23275 110 290 1590 3180 1055 382 300 45
700 3 23765 110 290 1880 3760 1260 444 350 45
800 2 20688 110 290 2034 4067 1365 444 350 45
900 2 26186 110 350 2208 4415 1475 508 400 50
1000 2 32331 110 350 2378 4756 1595 508 400 50
1100  2 39112 150 350 2548 5095 1720 508 400 50
1200 2 45550 160 400 2765 5530 1885 508 400 50
1200  2  45550 160 400  2765 5530 1885 508 400 50
